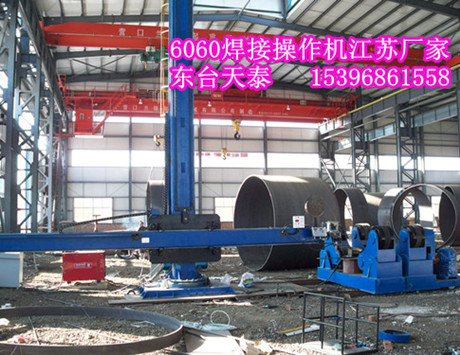

焊接操作機具有導向座受力好，導向輪接觸面寬，傳動較平穩可靠的優點。該設備主要由立柱、橫臂、導向裝置、升降機構及爬梯護攔等組成。立柱為長方形梁，矩形雙導軌結構形式，導軌材質為16Mn鋼。立柱采用矩形管，焊接后再機加工。立柱與導向座夾緊方式為每根導軌均有三個面夾緊，較采用三角形導軌更為穩定可靠。橫臂同樣采用矩形管成形，矩形雙導軌結構形式，導軌材質16Mn鋼，焊接后再機加工，能夠確保加工后的導軌直線度和設備運行的穩定性。橫臂的水平運動是由變頻電機經專用蝸輪蝸桿+齒輪減速機驅動齒輪齒條實現的，其運動速度可根據焊接需要在一定范圍內任意調節。橫臂及立柱均采用大截面矩形梁結構，橫臂截面300×200、立柱截面400×400，確保其具有良好的剛性。導軌加工采用大型龍門銑加工，具有機加工變形量小，表面精度更高的優點。
焊接操作機焊臂前端裝有電動十字調節機構,使焊槍對準需要焊接的焊縫位置，方便調整。立柱頂端為橫臂升降機構，由交流制動電機帶動蝸輪蝸桿減速機實現。采用蝸輪蝸桿以及交流制動電機雙重保險裝置。在導向裝置上另設有棘輪棘條機構，當鏈條可能由于較大外力的沖擊發生意外(設計的安全系數為10倍)，棘輪棘條機構會將導向座以及橫臂鎖死在立柱上，防止橫臂墜落發生意外。
焊接操作機另有爬梯以及頂部護攔等附屬裝置，方便用戶檢修，并確保安全性。
自調式滾輪架安全操作規程
1、自調式滾輪架應安裝在堅固,通風,防雨,防潮,防塵,且遠離劇烈震動,顛簸的場所, 嚴禁易腐蝕性的液體噴灑在設備上。 2、嚴禁易腐蝕性的液體噴灑在設備上。當遇到主、從動滾輪架同時安裝時，必須確保主，從動架水平等高，中心線位于同一直線上，采用測量主、從動架對角線方式進行調整。 3 、放置工件要求：工件直徑及重量，應嚴格按照設計規定執行，否則易發生安全事故，根據設備的長度，適當調整主副輪距離。 4、橡膠輪只適合在常溫狀態下工作，特殊情況下工件與橡膠輪接觸處最高溫度不允許高于75度，否則就有橡膠輪損壞的可能。. 5、使用時,滾輪應全面接觸工件,嚴禁焊縫或尖銳部位接觸.同時,吊放工件時,嚴禁撞擊滾輪,以防滾輪或其他部件損壞,在設備未固定的情況下,大力撞擊很可能導致整機顛覆。 6、調試滾輪架在啟動時由低速逐漸調至高速，變換轉向時，電機停止后，才能進行轉換，否則容易造成電機燒毀。運轉時，嚴禁人機分離，工件旋轉半徑范圍內嚴禁站人。 7、為保證設備的使用性能,在使用前各傳動部件應加足潤滑油，設備填寫日檢檢修記錄表。整機使用一段時間后應定期檢查，并填寫檢修記錄表。 8、設備使用三相380V交流電源.電源進線須經過空氣開關,以便安全操作.設備調試時,接通電源,按下啟動按鈕,觀察主動輪轉動情況.速度調節是否正常.若有異常,應立即斷電,查找原因.排除故障后方可再通電試機。 9、使用前檢查并清除本設備上的障礙物，并需有專人使用和保管。滾輪架部隊件（橡膠輪）勿接觸油類和火種。
