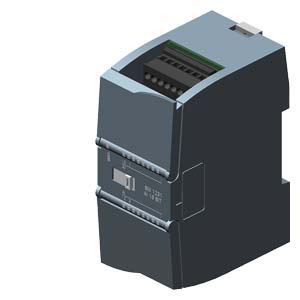

西門子6ES7231-5ND32-0XB0產品介紹

(EAN: 6940408102088 / UPC: 887621217709)

ANALOG INPUT SM 1231, 4AI 16BIT

• 產品信息細節

• 技術數據

• CAx數據

SIMATIC S7-1200，模擬輸入， SM 1231，4 模擬輸入， +/-10V，+/-5V，+/-2.5V，+/-1.25 或 0-20mA/4-20mA， 15 Bit+符號 Bit

一般信息
產品類型標志		SM 1222，DQ 16x24 VDC/0.5 A
電源電壓
允許范圍，下限 (DC)		20.4 V
允許范圍，上限 (DC)		28.8 V
輸入電流
來自背板總線 DC 5 V，值		140 mA
功率損失
功率損失，典型值		2.5 W
數字輸出
數字輸出端數量		16
● 在組件中		1
短路保護		不; 外部預設
感應式關閉電壓的限制		典型值 (L+) -48 V
輸出端的通斷能力
● 電阻負載時的值		0.5 A
● 照明負載時的值		5 W
輸出電壓
● 額定值 (DC)		24 V
● 對于信號“0”的值		0.1 V; 附帶 10 kOhm 負載
● 對于信號 “1”，最小值		DC 20 V
輸出電流
● 對于信號“1”的額定值		0.5 A
● 針對信號“0”的剩余電流，值		10 μA
電阻負載時的輸出延遲
● 從 “0” 到“1”，值		50 μs
● 從 ”1” 到“0”，值		200 μs
輸出端的總電流（每組）
水平安裝位置
— 最可達 50 ℃，值		8 A; 每個零線的電流
繼電器輸出端
觸點的通斷能力
— 電感負載時的值		0.5 A
— 照明負載時的值		5 W
— 電阻負載時的值		0.5 A
導線長度
● 屏蔽，值		500 m
● 未屏蔽，值		150 m
報警/診斷/狀態信息
報警
● 診斷報警		是的
診斷顯示 LED
● 用于輸出端狀態		是的
電位隔離
數字輸出電位隔離
● 在通道之間，分組點數		1
● 在通道和背板總線之間		AC 500 V
防護等級和防護類別
防護等級 IP		IP20
標準、許可、證書
CE 標記		是的
CSA 許可		是的
UL 許可		是的
cULus		是的
FM 許可		是的
RCM（原 C-TICK）		是的
KC 許可		是的
船舶建造許可		是的
