產品詳情

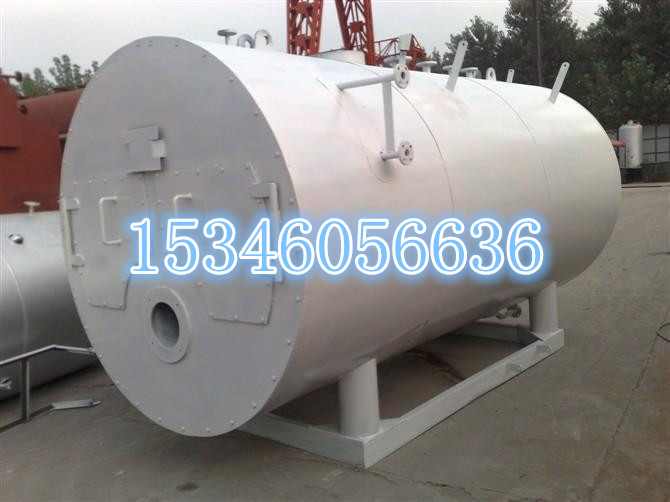

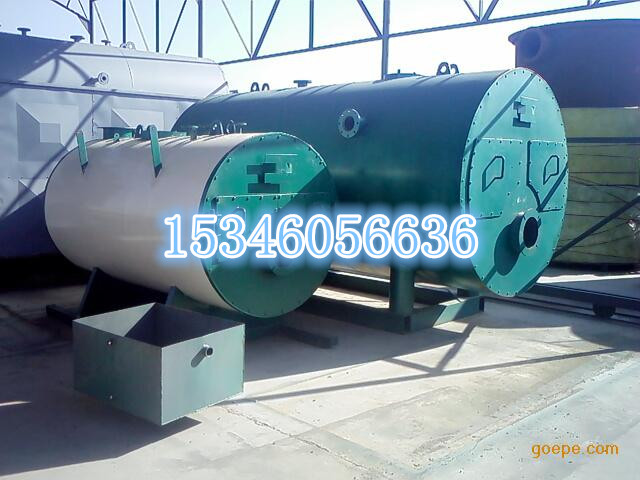

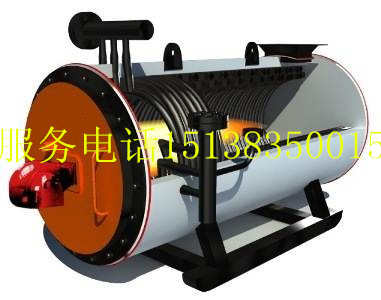

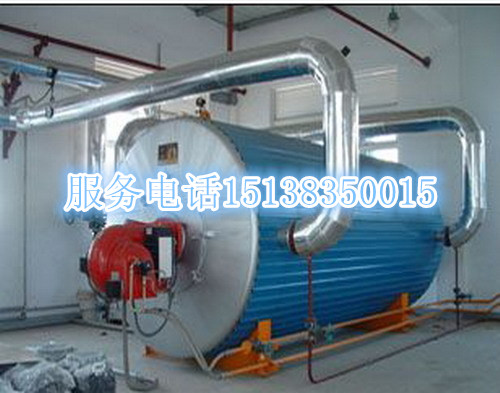

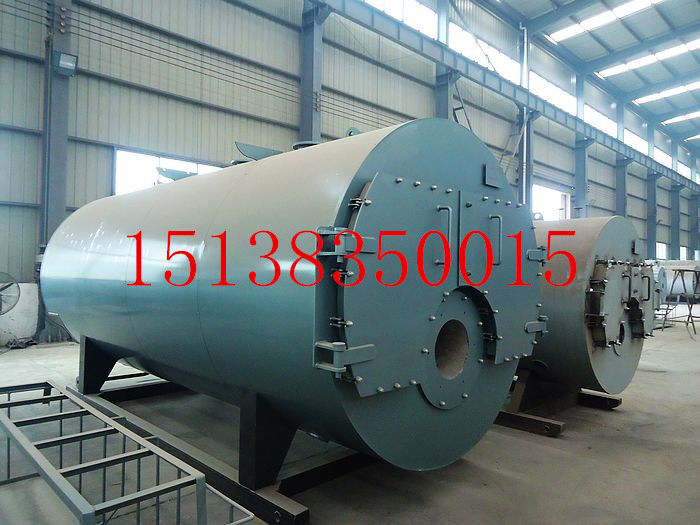

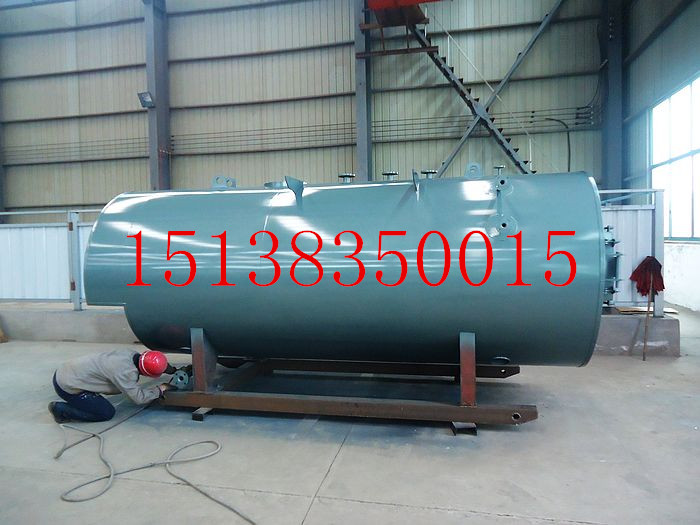

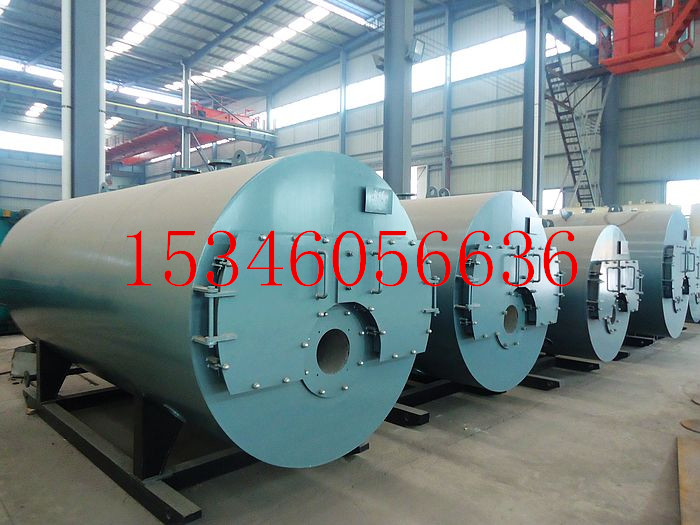

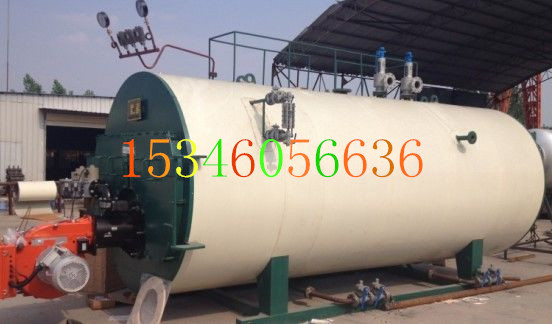

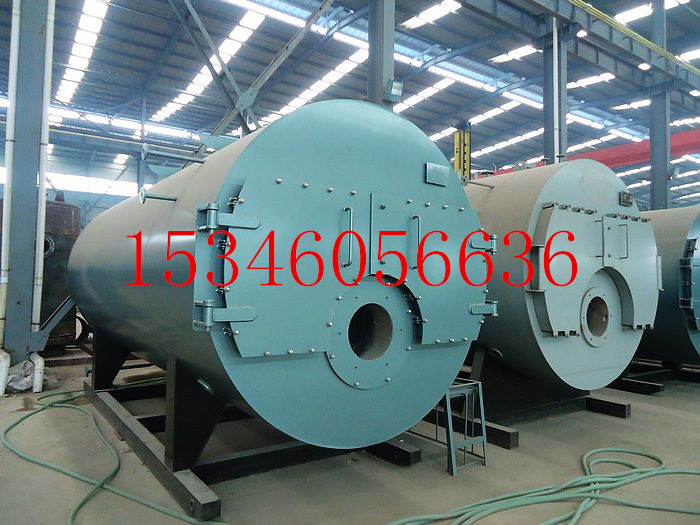

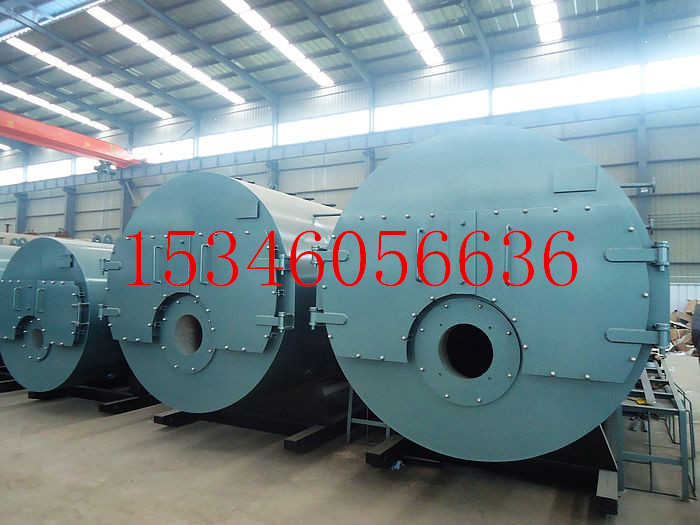

60萬大卡燃?xì)獬簾崴仩t為臥式快裝內燃三回程火管常壓熱水鍋爐。 60萬大卡燃?xì)獬簾崴仩t采用偏置爐膽濕背式結構,高溫?zé)煔庖来螞_刷第二及第三回程煙管,然后由后煙室經煙囪排入大氣。鍋爐裝有活動的前后煙箱蓋,使鍋爐檢修方便。鍋爐配置技術性能良好的工業燃燒器,采用了燃燒自動比例調節,給水自動調節,程序啟停,全自動運行等先進技術,并具有高低水位報警和極低水位、超高汽壓、熄火等自動保護功能。該型鍋爐具有結構緊湊、安全可靠、操作簡便、安裝迅速、污染少、噪音低、效率高等特點。
燃料:燃油、燃?xì)?/strong>保護裝置
1.水位實時監控功能:配有電子檢測水位裝置,實時監控鍋爐水位。
2.時間設置功能:用戶可根據需要,自由組合設定鍋爐的起停時間。
3.漏電保護功能:控制系統檢測到電熱元件漏電后,將自動切斷電源。
4.缺水保護:當鍋爐缺水時及時切斷燃燒器控制電路,防止燃燒器發生干燒損壞,同時控制器發出缺水報警指示。
5.電源異常保護功能:鍋爐立刻停止運行。
6.超壓聯鎖保護:鍋爐內壓力超過用戶設定值時,禁止燃燒器工作并報警提示。
7.壓力控制器、水位報警器、安全閥、極低水位報警等多重安全保護。
8.完整的燃?xì)忾y組及保護系統:提供從過濾器、調壓閥、電磁閥等完整燃?xì)忾y組及配件,確保了燃?xì)獾陌踩浴?br />
9.煙氣監控裝置,可自動監測鍋爐的排煙溫度,更加方便地掌握鍋爐的燃燒情況
控制系統:我廠研制的CWNS型全自動燃油(氣)常壓熱水鍋爐,采用國際上較先進自動化程度較高的“百得”等國際知名全自動燃燒器作為主要燃燒設備,該燃燒器的燃燒程序由較先進的燃燒程序控制器控制,能實現燃油鍋爐正常燃燒所必需的各種功能,能在正常狀態、事故狀態、能在非常情況下,自動實施保護性停爐,配以相應的溫度控制器、壓力比例調節器,實現高低溫度指示、超壓指示、調節,保證水位在正常范圍
CWNS系列燃油常壓熱水鍋爐技術規范| 項目型號 | CWNS0.7-Y | CWNS1.05-Y | CWNS1.4-Y | CWNS1.75-Y | CWNS2.1-Y | CWNS2.8-Y |
| 額定熱功率 | 60萬大卡 | 90萬大卡 | 120萬大卡 | 150萬大卡 | 1800萬大卡 | 240萬大卡 |
| 額定熱功率 | 0.7MW | 1.05MW | 1.4MW | 1.75MW | 2.1MW | 2.8MW |
| 取暖面積 | 6000m2 | 9000m2 | 12000m2 | 15000m2 | 18000m2 | 240000m2 |
| 耗油量(輕油) | 64.55kg/h | 96.80kg/h | 129.1kg/h | 166kg/h | 193.6kg/h | 258.2kg/h |
| 給水溫度 | 70°C | 70°C | 70°C | 70°C | 70°C | 70°C |
| 回水溫度 | 95°C | 95°C | 95°C | 95°C | 95°C | 95°C |
| 電源V/HZ | 380/50 | 380/50 | 380/50 | 380/50 | 380/50 | 380/50 |
| 熱效率% | 91-94 | 91-94 | 91-94 | 91-94 | 91-94 | 91-94 |
| 供水口徑mm | DN100 | DN100 | DN100 | DN100 | DN125 | DN125 |
| 回水口徑mm | DN100 | DN100 | DN100 | DN100 | DN125 | DN125 |
| 排氣口徑mm | DN100 | DN100 | DN100 | DN125 | DN125 | DN125 |
| 排污閥口徑mm | DN40 | DN40 | DN40 | DN40 | DN50 | DN50 |
| 運行狀態 | 常壓 | 常壓 | 常壓 | 常壓 | 常壓 | 常壓 |
| 整機重量kg | 2720 | 3311 | 4470 | 5040 | 5905 | 6865 |
| 外形尺寸長 | 3.00 | 3.40 | 4.06 | 4.25 | 4.45 | 5.56 |
| 寬x高 | 1.68x1.90 | 1.96x2.30 | 1.96x2.30 | 2.14x2.40 | 2.24x2.60 | 2.32x2.65 |
CWNS系列臥式燃油熱水鍋爐配置清單
| 序號 | 圖號或型號 | 產品名稱 | 數量 |
| 一 | 鍋爐主機 | ||
| 1 | CWNS | 鍋爐主機 | 1臺 |
| 二 | 閥門儀表及安全附件 | ||
| 1 | J44H-1.6C | 出水閥PN1.6DN50 | 1個 |
| 2 | J44H-1.6C | 回水閥PN1.6DN50 | 1個 |
| 3 | J44H-1.6C | 截止閥PN1.6DN32 | 1個 |
| 4 | J44H-1.6C | 止回閥PN1.6DN32 | 1個 |
| 5 | P48H-1.6Q | 排污閥PN1.6DN50 | 2個 |
| 6 | YCW5223-2-0 | 鍋筒排污彎管Φ57x3.5 | 1個 |
| 7 | YCW5223-1-0 | 給水彎管Φ38x3 | 1個 |
| 8 | GB5780-86 | 螺栓M12X55 | 6個 |
| 9 | GB6170-86 | 螺母M12 | 6個 |
| 10 | GB5780-86 | 螺栓M16X70 | 68個 |
| 11 | GB6170-86 | 螺母M16 | 68個 |
| 三 | 配套附機 | ||
| 1 | YCQ55020-0-0 | 煙囪、彎頭 | 1個 |
| 2 | 標配 | 分水缸 | 1臺 |
| 3 | 美國弗萊克 | 水處理 | 1臺 |
| 4 | 標配 | 燃燒機(意大利百得) | 1臺 |
| 5 | CW519-0 | 控制柜(南京) | 1個 |
| 6 | 標配 | 膨脹水箱 | 1臺 |
| 7 | YCY6307-1-0 | 平臺、扶梯、觀火視鏡 | 1個 |
| 四 | 出廠技術資料 | ||
| 鍋爐總圖 | 1份 | ||
| 安裝使用說明書 | 1份 | ||
| 產品出廠合格證 | 1份 |
