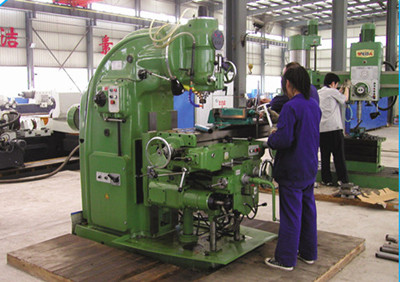

臥式升降臺銑床屬于通用機床，特別適用于單件、小批生產和工具、修理部門，也可用于成批。臥式升降臺銑床可用各種圓柱銑刀、圓片銑刀、角銑刀、成型銑刀和端面銑刀加工各種平面、斜面、溝槽齒輪等。可選配萬能銑頭、圓工作臺、分度頭等銑床附件，擴大加范圍。

　　臥式升降臺銑床的主要組成部分

　　床身床身用來固定和支承銑床各部件。頂面上有供橫梁移動用的水平導軌。前壁有燕尾形的垂直導軌，供升降臺上下移動。內部裝有主電動機，主軸變速機構，主軸，電器設備及潤滑油泵等部件。

　　橫梁橫梁一端裝有吊架，用以支承刀桿,以減少刀桿的彎曲與振動。橫梁可沿床身的水平導軌移動，其伸出長度由刀桿長度來進行調整。

　　臥式升降臺銑床主軸是用來安裝刀桿并帶動銑刀旋轉的。機床主軸是一空心軸，前端有7:24的精密錐孔，其作用是安裝銑刀刀桿錐柄。

　　縱向工作臺縱向工作臺由縱向絲杠帶動在轉臺的導軌上作縱向移動,以帶動臺面上的工件作縱向進給。臺面上的T形槽用以安裝夾具或工件。

　　橫向工作臺橫向工作臺位于升降臺上面的水平導軌上，可帶動縱向工作臺一起作橫向進給。

　　臥式升降臺銑床轉臺轉臺可將縱向工作臺在水平面內扳轉一定的角度（正、反均為0～45o），以便銑削螺旋槽等。具有轉臺的臥式銑床稱為臥式萬能銑床。

　　升降臺可以帶動整個工作臺沿床身的垂直導軌上下移動,以調整工件與銑刀的距離和垂直進給。

　　底座用以支承床身和升降臺，內盛切削液。

　　臥式升降臺銑床的主要結構特點

　　第一，結構緊湊，體積小，靈活性高，銑頭能左右回轉90度，前后回轉45度，搖臂不僅能前后伸縮，并可在水面內作360度回轉，大大提高了機床的有效工作范圍。

　　第二、機身采用高級鑄鐵，經人工時效處理后精度高，壽命長。

　　第三、主軸采用鉻鉬合金制作，配以精密級角接觸軸承，經調質處理及精磨削，切削力強，精度高。
