產品詳情
FP7209 是一顆升壓 LED 驅動 IC,控制外部開關 NMOS,輸入低啟動電壓 2.8V,工作 電壓 5V,VFB反饋電壓 0.25V,反饋電壓低,取樣電阻功率損耗也降低,整體轉換效率提升。軟 啟動時間透過外部電容調整,LED 開路保護透過外部電阻調整,LED 短路保護透過 SC 控制 NMOS;調光控制 DIM Pin,DIM 內部有濾波器,可以實現線性與數位調光;輸入透過分壓電阻接到 EN pin,可以控制 FP7209 啟動與關閉電壓準位;有過電流保護,避免開關 NMOS 電流過大造成損壞;內置過熱保護功能。
特色
? 啟動電壓 2.8V
?工作電壓范圍 5V~24V
?VFB反饋電壓 0.25V
?線性與數位調光控制
?關機耗電流 6μA
?固定工作頻率 150kHz/ SOP-8L(EP)
?可調工作頻率 100kHz ~ 1000kHz/ TSSOP-14L(EP)
?可調軟啟動時間/ TSSOP-14L(EP)
?可調輸入低電壓保護(UVP)/ TSSOP-14L(EP)
?LED 開路保護(OVP)
?LED 短路保護(SCP)/ TSSOP-14L(EP)
?開關 NMOS 過電流保護(OCP)
?過熱降 LED 電流保護
?過溫保護(OTP)
?封裝 SOP-8L(EP), TSSOP-14L(EP)
應用案例
1、攝影補光燈,網紅直播燈:用FP7209給電池升壓驅動200W以內燈具,進行無頻閃調光。
2、船舶燈具:用FP7209做升壓或升降壓線路驅動船舶燈具,過EMC認證。
3、移動照明:用FP7209給電池升壓驅動200W以內燈具。
4、應急照明:用FP7209給電池升壓120V以內做燈具斷電應急功能。

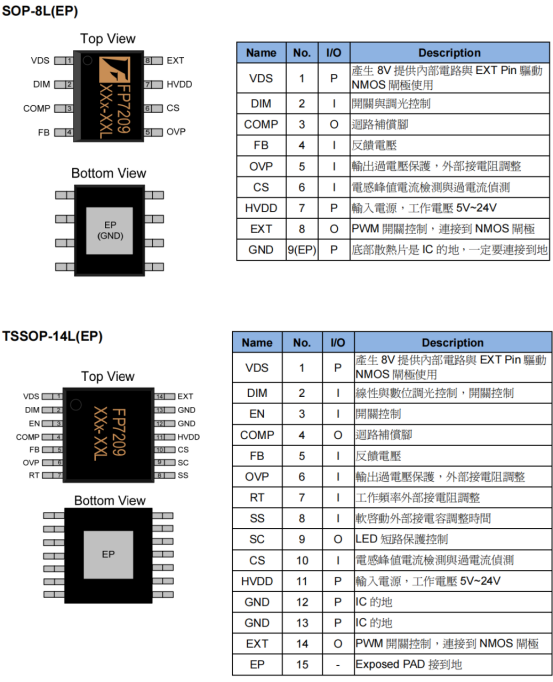

封裝腳位

應用電路圖
