產品詳情
FP5207 是非同步升壓控制 IC，透過 EXT Pin 控制外部 NMOS，輸入低啟動電壓 2.8V 與寬工作電壓 5V~24V，單節鋰電池 3V~4.2V 應用，將 Vout 接到 HVDD Pin；精準的反饋電壓 1.2V，內置軟啟動，工作頻率由外部電阻調整；過電流保護，檢測電感峰值電流，檢測電阻 Rcs 接在開關 NMOS Source 端與地之間。
特色
? 啟動電壓 2.8V
? 工作電壓范圍 5V~24V
? 反饋電壓 1.2V (±2%)
? 關機耗電流小于 3μA
? 可調工作頻率 100kHz~1000kHz
? 內置軟啟動
? 輸入低電壓保護(UVP)
? 可調過電流保護(OCP)
? 過溫保護(OTP)
? 封裝 SOP-8L(EP)
應用案例：
1、儲能電源：用FP5207給單節鋰電池3-3.7V升壓到12V-24V供電
2、電動車升降壓電源：用FP5207給8-48V輸入穩壓輸出12V或24V
3、筋膜槍：用FP5207給單節鋰電池3-3.7V升壓到12V驅動電機
4、電源模塊：用FP5207做交叉調整輸出多路正壓或負壓
5、鋰電洗車槍：用FP5207給鋰電升壓輸出驅動12V水泵

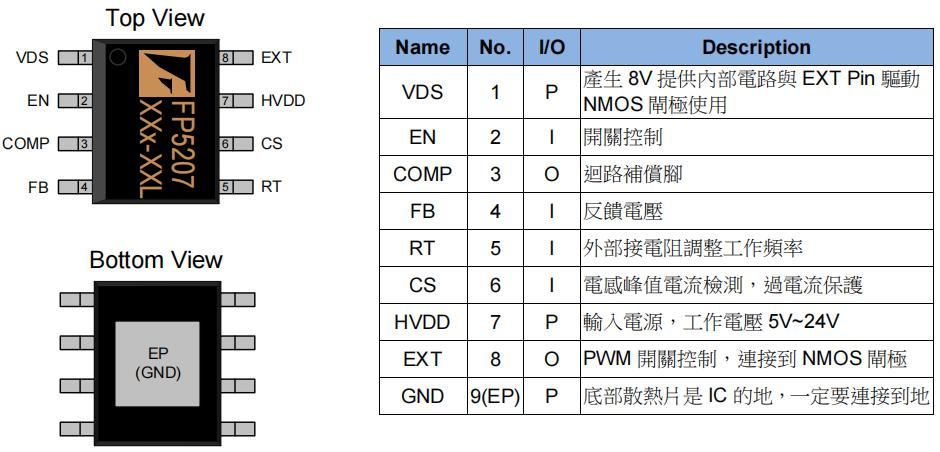

封裝腳位

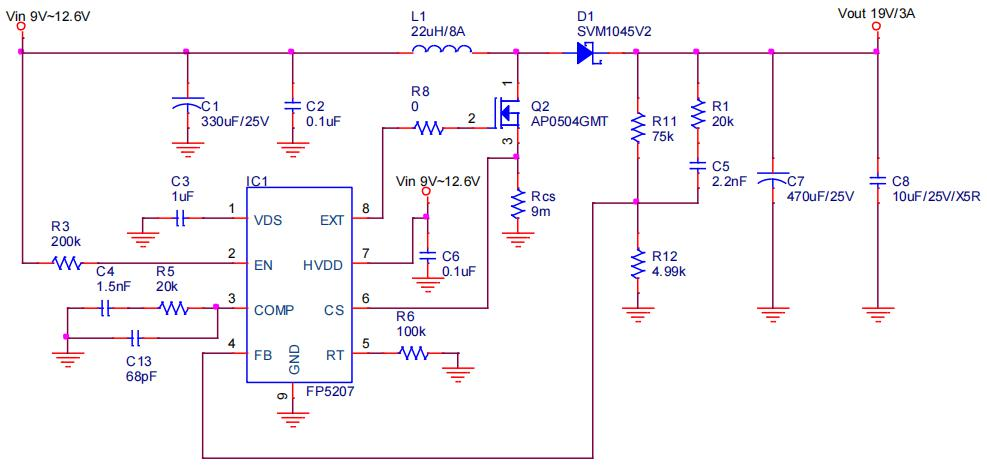

應用電路圖
