產品詳情
FP6296XR-G1是一顆電流控制模式升壓轉換器，脈波寬度調變(PWM)，內置 15mΩ/10A/15V MOSFET，能做大功率高轉換效率，周邊元件少節省空間，適合用在行動裝置，寬工作電壓 2.7V~12V，單節與雙節鋰電池都能使用，***反饋電壓 1.2V(±2%)，過電流保護透過外部電阻調整，電流控制模式讓瞬時響應與系統穩定性佳，輕載進入省電模式(Skip Mode)，達到輕載***，封裝為 SOP-8L(EP)。
特色
? 工作電壓范圍 2.7V~12V
? 可調輸出電壓 13V
? 固定工作頻率 400kHz
? VFB 反饋電壓 1.2V(±2%)
? 內置 15mΩ,10A,15V MOSFET
? 關機耗電流 1μA
? 過溫保護 150℃
? 內置軟啟動
? 可調整過電流保護 2A~10A
? 封裝 SOP-8L(EP)
應用案例
1、移動電源：用FP6296給電池升壓給USB口供電
2、便攜設備：用FP6296給電池升壓5V-12V驅動30W以內負載

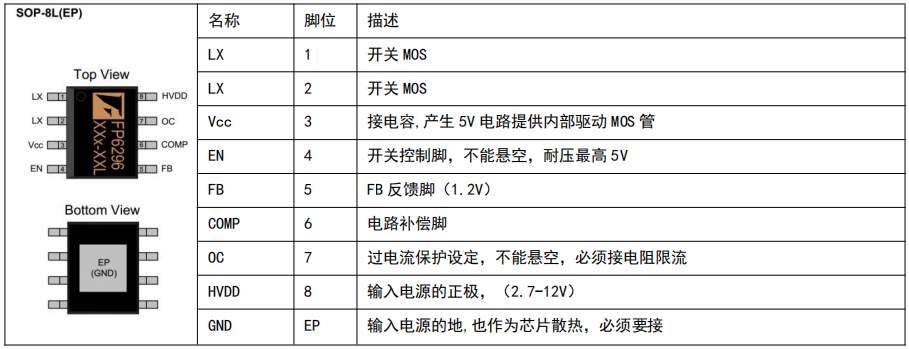

封裝腳位
?

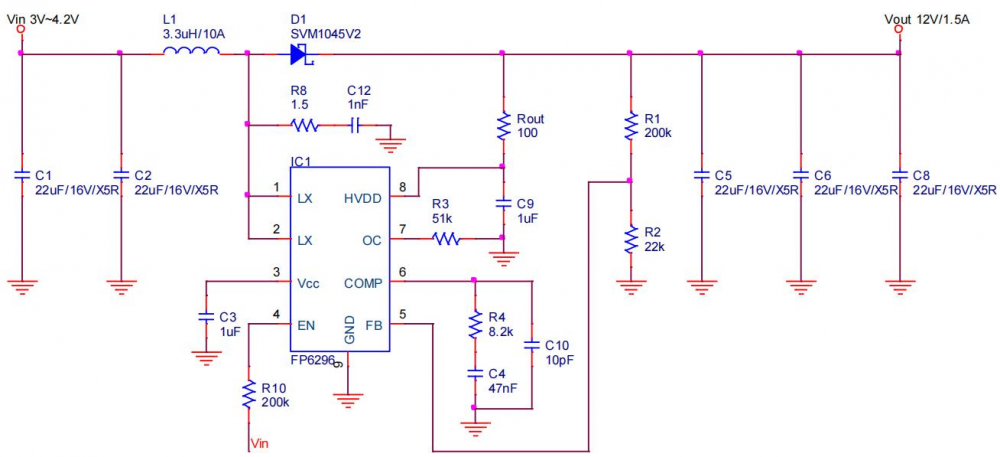

應用電路圖
